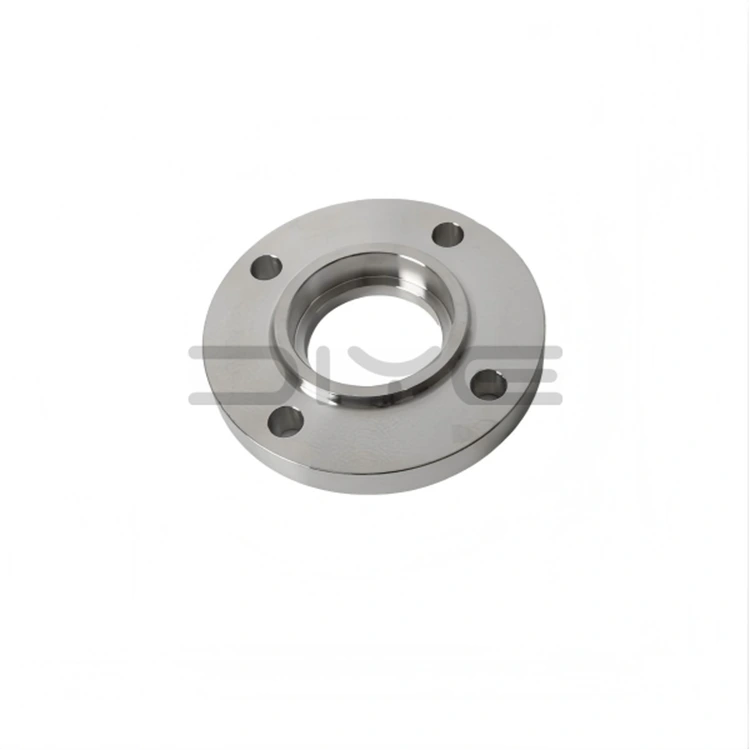

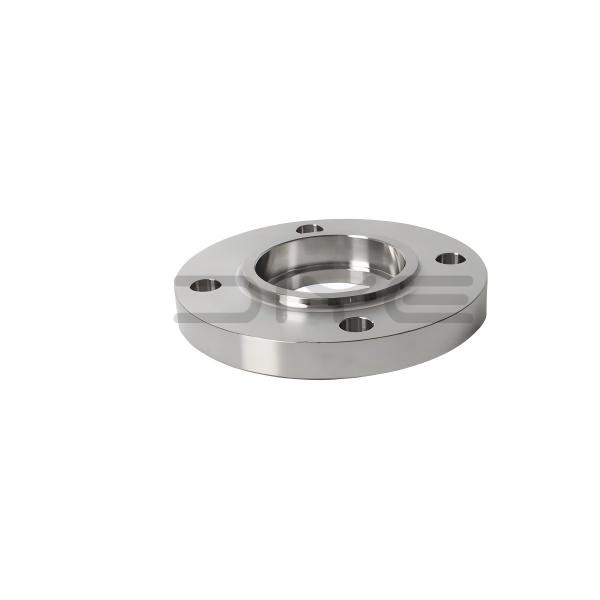

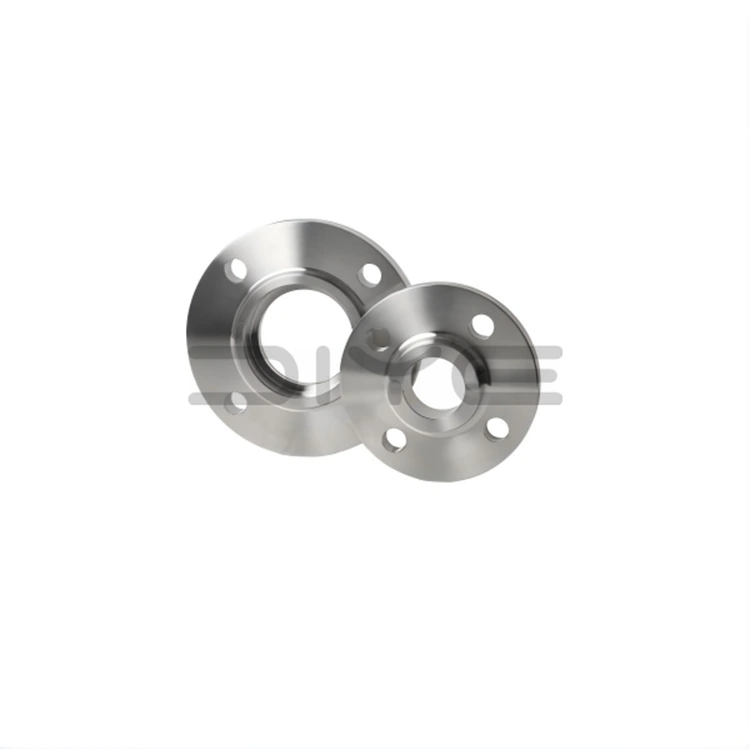

సాకెట్ వెల్డింగ్ ఫ్లాంజ్

సాకెట్ వెల్డింగ్ ఫ్లాంజ్ అనేది ఒక చివర అంతర్గత సాకెట్ గాడితో కూడిన మెడతో కూడిన నకిలీ అంచు. సంస్థాపన సమయంలో, ఉక్కు పైపు సాకెట్‌లోకి చొప్పించబడుతుంది మరియు బాహ్య ఫిల్లెట్ వెల్డ్‌తో భద్రపరచబడుతుంది, పైపు ముగింపును బెవెల్ చేయడం లేదా బట్ వెల్డ్ బ్యాకింగ్ ప్లేట్‌ను ఉపయోగించడం అవసరం లేదు. ఉత్పత్తులు ప్రాథమికంగా ASME B16.5 ప్రమాణాల ప్రకారం తయారు చేయబడ్డాయి, క్లాస్ 150 నుండి క్లాస్ 2500 వరకు ఒత్తిడి రేటింగ్‌లను కవర్ చేస్తాయి, వీటిని చిన్న-వ్యాసం, అధిక-పీడన పైపింగ్ సిస్టమ్‌ల కోసం ఇష్టపడే వేరు చేయగల కనెక్షన్‌గా చేస్తుంది.

ప్రామాణిక సీలింగ్ ఉపరితల రకాలు

1. RF (రైజ్డ్ ఫేస్): పరిశ్రమ ప్రధాన స్రవంతి రకం, స్పైరల్ గాయం గాస్కెట్‌లు మరియు PTFE గాస్కెట్‌లకు అనుకూలంగా ఉంటుంది, సాధారణ ఆపరేటింగ్ పరిస్థితులకు అనుకూలంగా ఉంటుంది.

2. RJ (రింగ్ జాయింట్): తీవ్ర అధిక ఉష్ణోగ్రత మరియు అధిక పీడన పరిస్థితుల కోసం రూపొందించబడింది, మెటల్ రింగ్ రబ్బరు పట్టీలకు అనుకూలంగా ఉంటుంది.

3. MFM (మ్యాచింగ్ ఫేస్): రబ్బరు పట్టీ కోతను మరియు కుదింపును నిరోధిస్తుంది, కఠినమైన పరిస్థితుల్లో సీలింగ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది.

పని సూత్రం మరియు వెల్డింగ్ ప్రక్రియ

1. పైపు చొప్పించడం: అంతర్గత దశను సంప్రదించే వరకు పైపును సాకెట్‌లోకి చొప్పించండి, ఆపై థర్మల్ ఎక్స్‌పాన్షన్ క్లియరెన్స్‌ను అనుమతించడానికి కొద్దిగా ఉపసంహరించుకోండి.

2. ఫిల్లెట్ వెల్డింగ్: పైపు బయటి గోడ మరియు ఫ్లాంజ్ మెడ యొక్క జంక్షన్ వద్ద నిరంతర బాహ్య ఫిల్లెట్ వెల్డ్స్ చేయండి.

3. సీలింగ్ మరియు ఒత్తిడి ఉపశమనం: వెల్డ్ నిర్మాణ స్థిరీకరణ మరియు సీలింగ్ అందిస్తుంది; అంతర్గత క్లియరెన్స్ థర్మల్ విస్తరణను గ్రహిస్తుంది, వెల్డ్ క్రాకింగ్‌ను నివారిస్తుంది.

4. నాన్-డిస్ట్రక్టివ్ టెస్టింగ్: క్లిష్టమైన చిన్న-వ్యాసం కలిగిన వ్యవస్థల యొక్క ఖచ్చితమైన సీలింగ్ పనితీరును నిర్ధారించడానికి వెల్డ్ PT వ్యాప్తి పరీక్షకు లోబడి ఉంటుంది.

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

1. స్వీయ-కేంద్రీకృత సాకెట్ వెల్డింగ్ ఫ్లాంజ్: అంతర్నిర్మిత సాకెట్ వెల్డింగ్ ఫ్లాంజ్ ఆటోమేటిక్ పైపు అమరికను అనుమతిస్తుంది, సంస్థాపనను సులభతరం చేస్తుంది మరియు అధిక కోక్సియాలిటీని నిర్ధారిస్తుంది.

2. ఇంటిగ్రల్ ఫోర్జ్డ్ స్ట్రక్చర్: వన్-పీస్ నకిలీ మెడ డిజైన్ అద్భుతమైన దృఢత్వం మరియు స్థిరమైన ఒత్తిడి నిరోధకతను అందిస్తుంది.

3. సమర్థవంతమైన మరియు అనుకూలమైన వెల్డింగ్: బాహ్య ఫిల్లెట్ వెల్డ్స్ మాత్రమే అవసరం, వేగవంతమైన నిర్మాణాన్ని ప్రారంభించడం మరియు పూర్తి వ్యాప్తి వెల్డింగ్ అవసరాన్ని తొలగిస్తుంది.

4. థర్మల్ స్ట్రెస్ ప్రొటెక్షన్: అధిక-ఉష్ణోగ్రత ఉష్ణ ఒత్తిడిని విడుదల చేయడానికి మరియు ఉమ్మడి వైఫల్యాన్ని నివారించడానికి పైప్ దిగువన ప్రత్యేక విస్తరణ గ్యాప్ అందించబడుతుంది.

స్పెసిఫికేషన్లు మరియు మెటీరియల్ ఎంపికలు

1. ప్రామాణిక పరిమాణాలు: ప్రాథమికంగా DN15–DN50 (NPS 1/2″–2″), చిన్న-వ్యాసం గల అధిక-పీడన వ్యవస్థల కోసం ఆప్టిమైజ్ చేయబడింది.

2. ప్రెజర్ రేటింగ్‌లు: సాధారణంగా ఉపయోగించే స్పెసిఫికేషన్‌లు క్లాస్ 300/600 మరియు అంతకంటే ఎక్కువ, మధ్యస్థ మరియు అధిక పీడన పరిస్థితులకు తగినవి.

3. మెటీరియల్ రకాలు: ASTM A105 కార్బన్ స్టీల్, 304/316L స్టెయిన్‌లెస్ స్టీల్, అల్లాయ్ స్టీల్ మరియు తక్కువ-ఉష్ణోగ్రత నకిలీ స్టీల్‌లో అందుబాటులో ఉన్నాయి.

అప్లికేషన్ దృశ్యాలు మరియు సేవా సామర్థ్యాలు

DIYE వాల్వ్ సాకెట్ వెల్డింగ్ అంచులు చమురు మరియు వాయువు, రసాయన, విద్యుత్ ఉత్పత్తి మరియు అంతర్జాతీయ ఇంజనీరింగ్ ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. మేము స్టాక్‌లో ప్రామాణిక పరిమాణాలను అలాగే ప్రామాణికం కాని పరిమాణాలు మరియు ప్రత్యేక పదార్థాల కోసం పూర్తిగా అనుకూలీకరించిన పరిష్కారాలను అందిస్తాము. ప్రతి ఉత్పత్తి పూర్తి అసలైన తయారీదారు నాణ్యత తనిఖీ నివేదిక, మెటీరియల్ సర్టిఫికేట్, లోపాలను గుర్తించే డేటా మరియు ప్రపంచవ్యాప్తంగా ఉన్న వివిధ ప్రాజెక్ట్‌ల అవసరాలకు పూర్తి అనుగుణంగా ఉండేలా ఎగుమతి పత్రాల పూర్తి సెట్‌తో వస్తుంది.

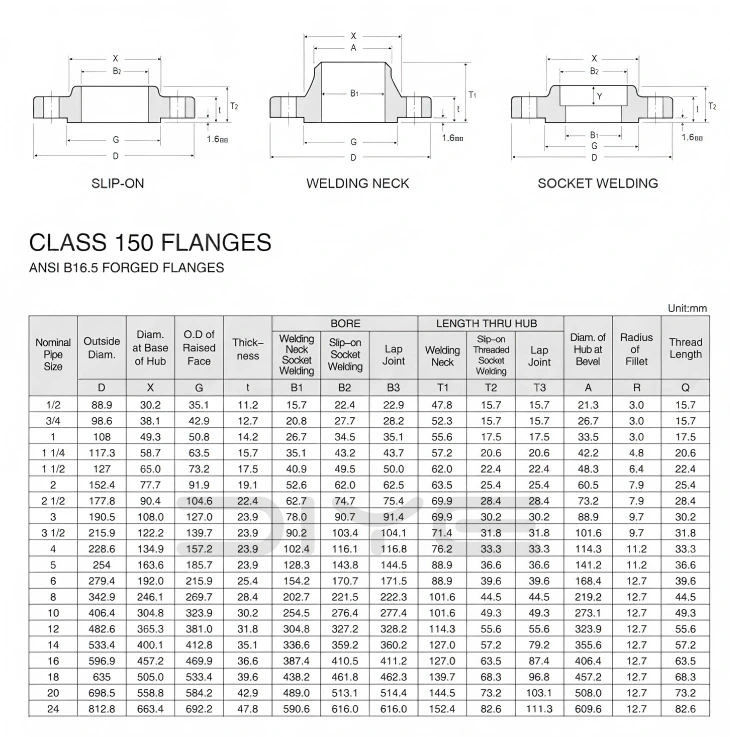

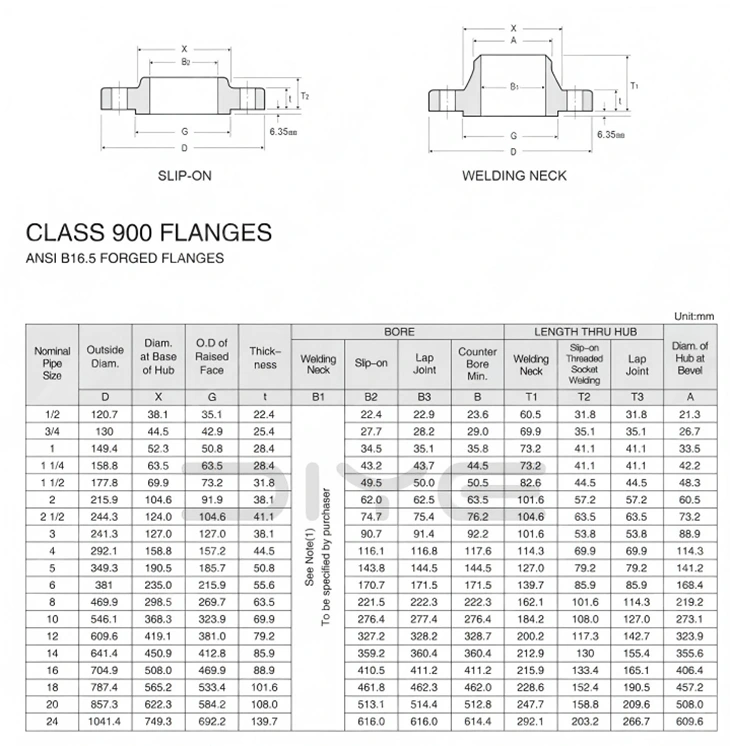

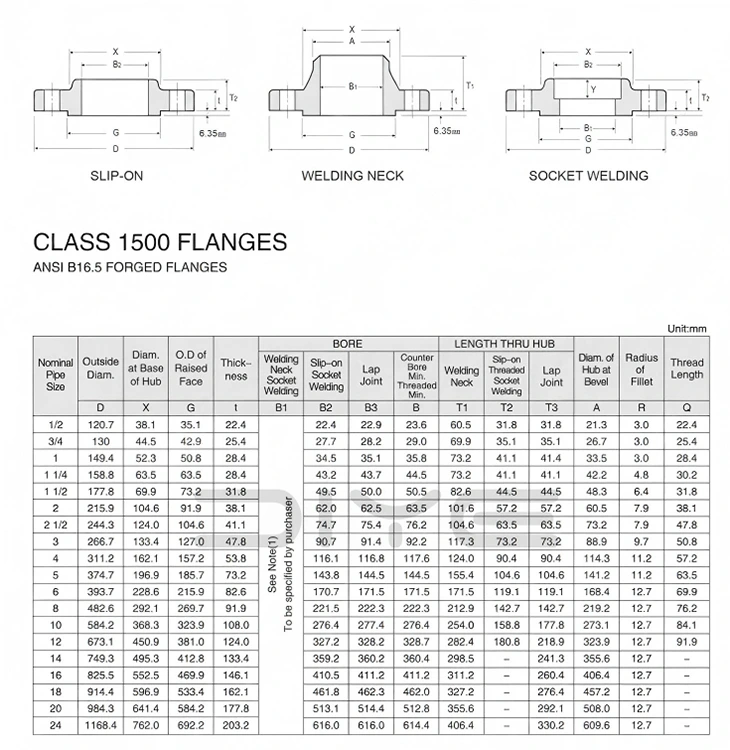

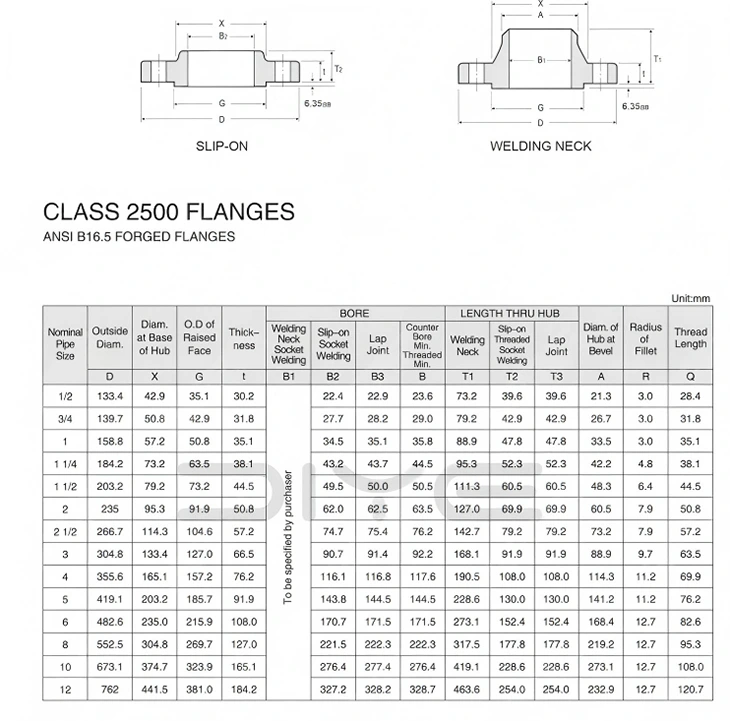

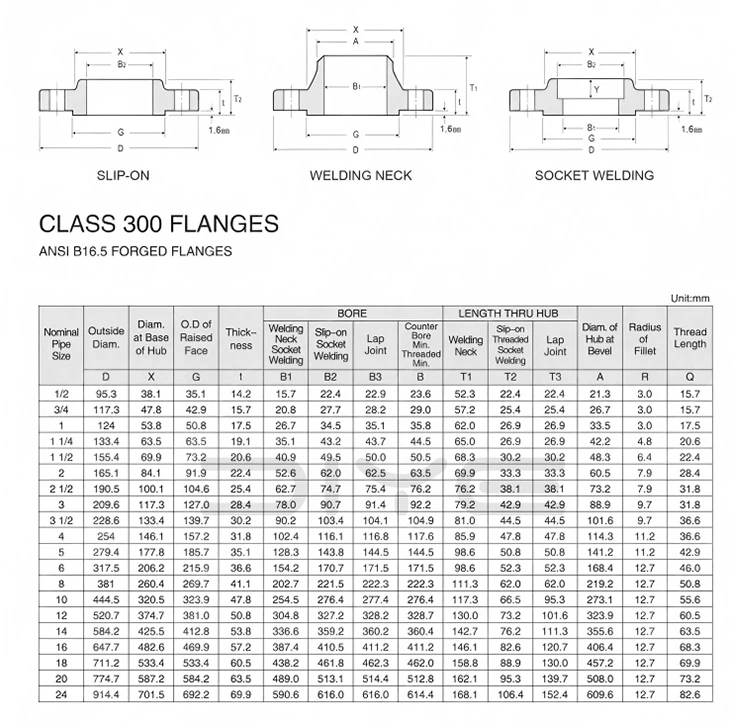

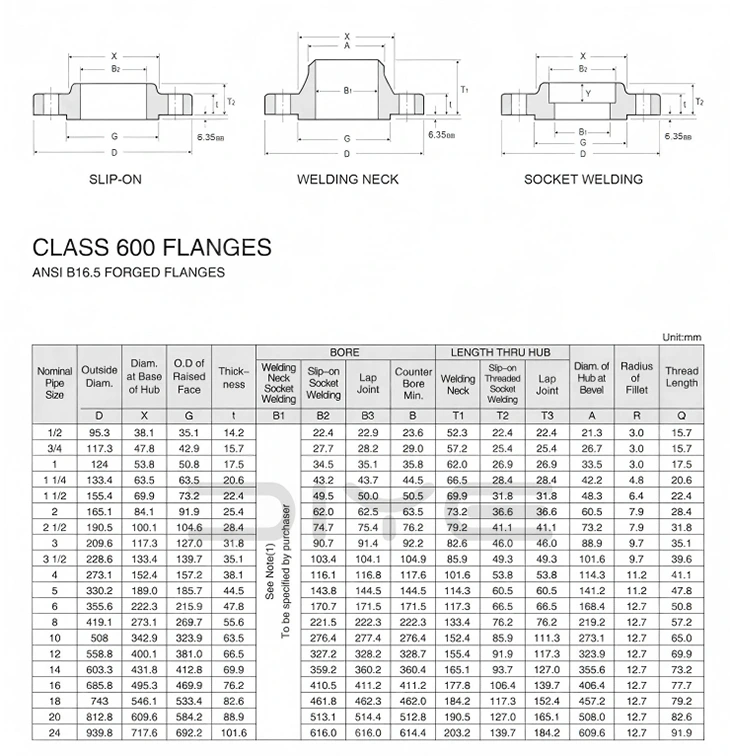

సాంకేతిక పారామితులు
