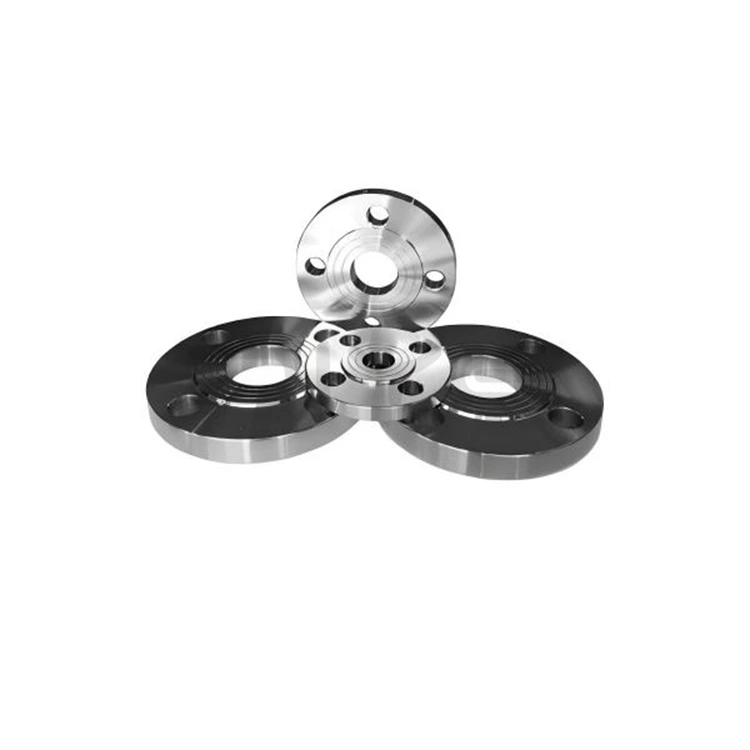

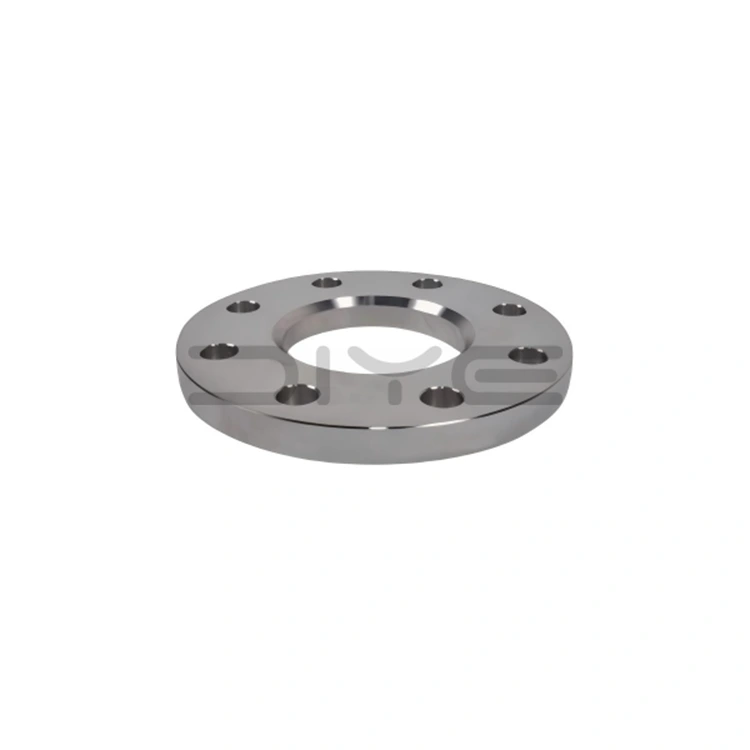

GOST 12820-80 ఫ్లాంజ్

మా GOST 12820-80 ఫ్లాంజ్ రెండు ప్రధాన GOST స్టాండర్డ్ సిస్టమ్‌ల ఆధారంగా ఉత్పత్తి చేయబడింది, ఇది సాంప్రదాయ రష్యన్ మరియు తదుపరి తరం పైప్‌లైన్ స్పెసిఫికేషన్‌లకు అనుగుణంగా పూర్తి సాంకేతిక వ్యవస్థను ఏర్పరుస్తుంది:

1. GOST 12820-80: మీడియం మరియు అల్ప-పీడన ఉక్కు స్లిప్-ఆన్ ఫ్లాంజ్‌ల కోసం ప్రత్యేకంగా ఒక క్లాసిక్ స్టాండర్డ్, PN 0.1–2.5MPa, DN10–1600కి అనుకూలం, ప్రధానంగా RF/FF సీలింగ్ ఉపరితలాలను కలిగి ఉంటుంది, ఇది సాంప్రదాయ పురపాలక మరియు సాధారణ పారిశ్రామిక పైపులైన్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

2. GOST 33259-2015: పాత స్టాండర్డ్ స్థానంలో కొత్త యూనివర్సల్ మాస్టర్ స్టాండర్డ్, అన్ని ప్రెజర్ రేటింగ్‌లు (PN1–250) మరియు స్లిప్-ఆన్, వెల్డ్ నెక్, లూజ్ ఫ్లేంజ్ మరియు బ్లైండ్ ఫ్లాంజ్‌తో సహా అన్ని ఫ్లాంజ్ రకాలను కవర్ చేస్తుంది, అధిక పీడనం మరియు విభిన్న ప్రాజెక్ట్‌ల అవసరాలను తీరుస్తుంది.

కోర్ ఉత్పత్తి పారామితులు

1. ఒత్తిడి మరియు వ్యాసం పరిధి

- నామమాత్రపు ఒత్తిడి (PN): 6 స్థాయిలు (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1 నుండి 2.5 MPa వరకు ఆపరేటింగ్ పరిస్థితులను కవర్ చేస్తుంది.

- నామమాత్రపు వ్యాసం (DN): DN10–1600 (½"–64"), ప్రధాన స్రవంతి ఇండస్ట్రియల్ పైపింగ్ స్పెసిఫికేషన్‌లకు సరిపోలుతోంది.

2. సీలింగ్ ఉపరితల రకం

- ప్రామాణిక రకం: RF (రైజ్డ్ ఫేస్, టైప్ 02) వాటర్‌లైన్‌తో, కరుకుదనం Ra≤3.2μm; FF (ఫ్లాట్ ఫేస్, టైప్ 01) ఫ్లాంగ్ ప్లేన్‌తో ఫ్లష్ చేయండి.

- ఐచ్ఛిక రకాలు: MFM (పైకెత్తిన ముఖం), TG (నాలుక & గాడి), అధిక పీడనం/తినివేయు వాతావరణాలకు అనుకూలం.

3. మెటీరియల్ ఎంపిక

GOST 12816-80 ప్రమాణానికి అనుగుణంగా ప్రధాన స్రవంతి రష్యన్ ప్రమాణాలు మరియు అంతర్జాతీయ సమానమైన పదార్థాలను ఉపయోగిస్తుంది:

- స్టెయిన్‌లెస్ స్టీల్: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- కార్బన్ స్టీల్: St20, St35; తక్కువ అల్లాయ్ స్టీల్: 16Mn.

ఉత్పత్తి మరియు నాణ్యత హామీ

1. ఉత్పత్తి నియంత్రణ

- బయటి వ్యాసం, లోపలి వ్యాసం, బోల్ట్ రంధ్రం మధ్య దూరం, మందం మరియు సీలింగ్ ఉపరితల ఎత్తుతో సహా డైమెన్షనల్ ఖచ్చితత్వం, ప్రామాణిక పట్టికలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది;

- అధునాతన CNC మ్యాచింగ్ మరియు ఫోర్జింగ్ ప్రక్రియలు స్థిరమైన ఉత్పత్తి పనితీరు మరియు అధిక అనుగుణ్యతను నిర్ధారిస్తాయి.

2. నాణ్యత తనిఖీ

- పూర్తి-అంశాల తనిఖీ: దృశ్య తనిఖీ, డైమెన్షనల్ కొలత మరియు 1.5 రెట్లు నామమాత్రపు ఒత్తిడి హైడ్రోస్టాటిక్ పరీక్ష;

- పూర్తి ధృవీకరణ: ప్రతి బ్యాచ్‌కు GOST మెటీరియల్ సర్టిఫికేట్, EAC సర్టిఫికేషన్ మరియు నాణ్యత తనిఖీ నివేదిక అందించబడతాయి.

ఫ్లాంజ్ రకం కవరేజ్:

1. 01: ఫ్లాట్-ఫేస్ ఫ్లాంజ్ (PL, GOST 12820-80 కోర్ రకం)

2. 02: సాకెట్ ఫ్లాంజ్ (SO)

3. 03: లూస్ ఫ్లాంజ్ (LJ)

4. 04: లూస్ బట్ ఫ్లాంజ్ (LJ)

5. 05: బట్ ఫ్లాంజ్ (WN, GOST 12821-80కి అనుగుణంగా)

6. 06: బ్లైండ్ ఫ్లాంజ్ (BL)

అనుకూలీకరణ మరియు సహాయక సేవలు:

1. ప్రామాణికం కాని అనుకూలీకరణ: ప్రాజెక్ట్ డ్రాయింగ్‌ల ప్రకారం పరిమాణం, పదార్థం మరియు సీలింగ్ ఉపరితలం అనుకూలీకరించవచ్చు;

2. వన్-స్టాప్ సరఫరా: సరిపోలే GOST ఫాస్టెనర్‌లు మరియు సీల్స్‌ను అందిస్తుంది, సేకరణ ప్రక్రియను సులభతరం చేయడం మరియు అనుకూలతను నిర్ధారించడం;

3. మార్కెట్ అనుకూలత: ఉత్పత్తులు పూర్తిగా రష్యన్ మరియు CIS మార్కెట్ ప్రమాణాలకు అనుగుణంగా ఉంటాయి, దీర్ఘకాలిక ప్రాజెక్టులు మరియు విదేశీ వాణిజ్య సహకారానికి అనుకూలం.

DIYE వాల్వ్ GOST 12820-80 Flange ప్రొఫెషనల్ తయారీ, ప్రామాణిక సమ్మతి మరియు విశ్వసనీయ నాణ్యతను మిళితం చేస్తుంది, ఇది రష్యన్, CIS మరియు మధ్య ఆసియా మార్కెట్‌లలో తక్కువ మరియు మధ్యస్థ-పీడన పైప్‌లైన్ కనెక్షన్‌ల కోసం ఇష్టపడే ఉత్పత్తిగా చేస్తుంది. మేము మా గ్లోబల్ పార్టనర్‌లకు స్థిరమైన సరఫరా మరియు సాంకేతిక సహాయాన్ని అందిస్తూ, ముందుగా నాణ్యతా సూత్రాలకు కట్టుబడి ఉన్నాము మరియు కస్టమర్‌కు అగ్రగామిగా ఉంటాము.

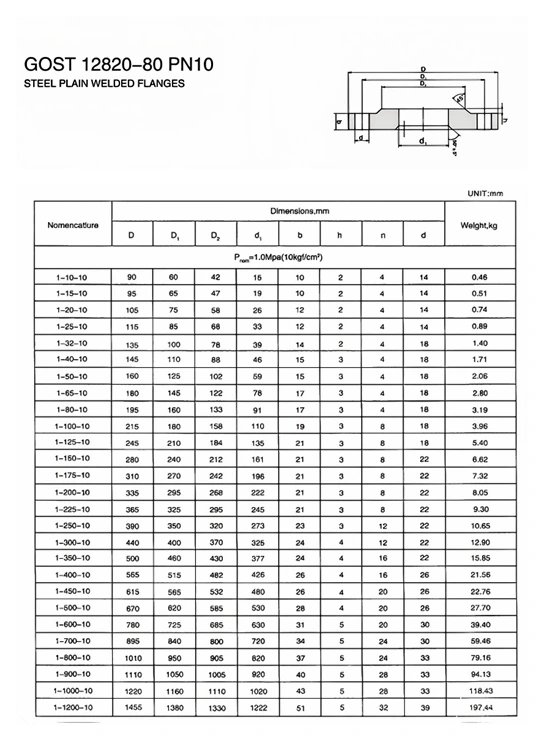

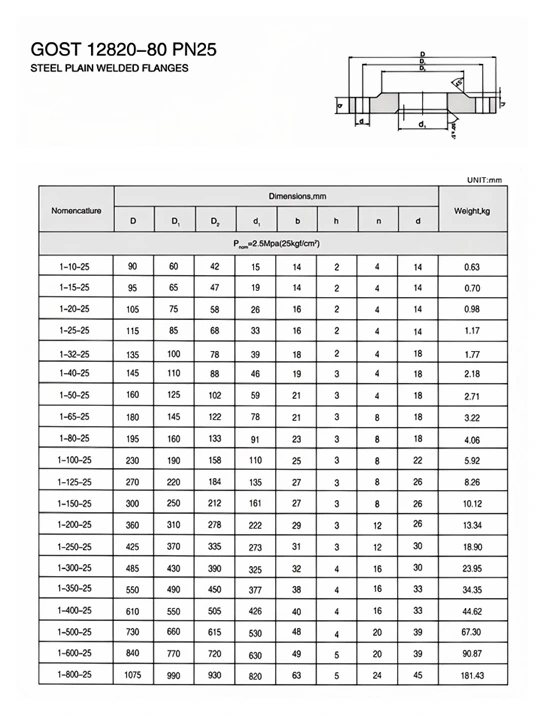

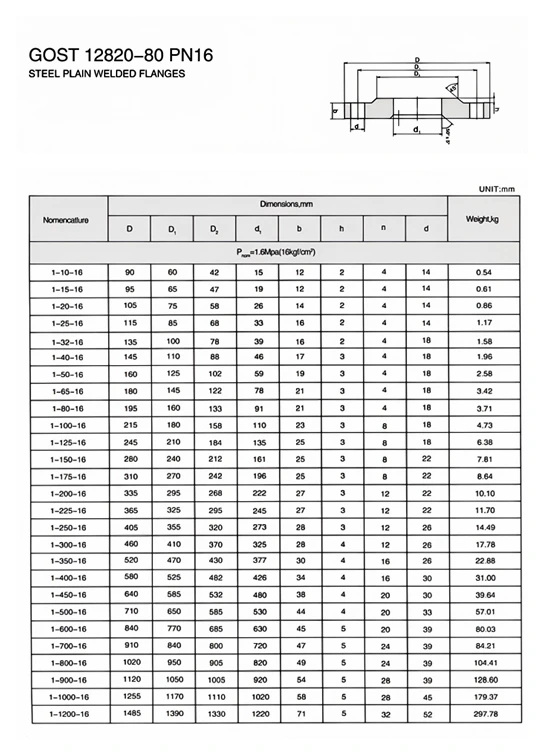

సాంకేతిక లక్షణాలు

తరచుగా అడిగే ప్రశ్నలు

Q: GOST 12820-80 ఫ్లాంజ్‌ల కోసం సాధారణ కోర్ ప్రమాణాలు ఏమిటి?

A: GOST 12820-80 అనేది ఒక క్లాసిక్ పాత ప్రమాణం, ఇది మీడియం మరియు అల్ప పీడన ఉక్కు స్లిప్-ఆన్ అంచులలో ప్రత్యేకించబడింది; GOST 33259-2015 అనేది సాధారణ మాస్టర్ స్టాండర్డ్ యొక్క కొత్త వెర్షన్, ఇది పాత వ్యవస్థను పూర్తిగా భర్తీ చేస్తుంది, అన్ని పీడన స్థాయిలు మరియు అన్ని రకాల అంచులను కవర్ చేస్తుంది మరియు ఆధునిక రష్యన్ ఎంటర్‌ప్రైజెస్ మరియు EAC సర్టిఫికేషన్ ప్రాజెక్ట్‌లతో డాకింగ్ చేస్తుంది.

ప్ర: రెండు ప్రమాణాలను ఒకదానితో ఒకటి భర్తీ చేసి డాక్ చేయవచ్చా?

A: సంప్రదాయ పరిమాణాలు అనుకూలంగా ఉంటాయి, కానీ అధిక పీడనం, సీలింగ్ ఉపరితలం, గోడ మందం మరియు బోల్ట్ పారామితుల కోసం, GOST 33259-2015 ప్రబలంగా ఉంటుంది; GOST 12820-80 పాత పరికరాల నిర్వహణ కోసం ఉపయోగించవచ్చు మరియు కొత్త నిర్మాణ ప్రాజెక్టులకు 2015 కొత్త ప్రమాణాన్ని అమలు చేయాలి.

ప్ర: GOST స్లిప్-ఆన్ ఫ్లాంగ్‌లు మరియు వెల్డ్ నెక్ ఫ్లాంజ్‌ల మధ్య ఎలా ఎంచుకోవాలి?

A: GOST 12820-80 స్లిప్-ఆన్ అంచులు సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్ప పీడనం, సాధారణ నీటి సరఫరా మరియు డ్రైనేజీ/ప్రాసెస్ పైప్‌లైన్‌లకు అనుకూలంగా ఉంటాయి; GOST 33259-2015 వెల్డ్ మెడ అంచులు అధిక ఉష్ణోగ్రత మరియు అధిక పీడన నిరోధకత, యాంటీ వైబ్రేషన్, మరియు చమురు మరియు వాయువు, రసాయన పరిశ్రమ, ప్రధాన ఆవిరి మరియు ఇతర అధిక-ప్రమాదకరమైన పైప్‌లైన్‌లకు ఉపయోగిస్తారు.

Q: GOST 12820-80 ఫ్లాంగెస్ యొక్క సాధారణ సీలింగ్ ఉపరితల రకాలు ఏమిటి?

A: RF (ఎక్కువగా ఉపయోగించే ముఖం), FF (చదునైన ముఖం), MFM (మగ-ఆడ ముఖం), TG (నాలుక మరియు గాడి ముఖం), RJ (రింగ్ జాయింట్ ఫేస్, కొత్త ప్రమాణం యొక్క హై-ఎండ్ కాన్ఫిగరేషన్, అధిక ఉష్ణోగ్రత మరియు అధిక పీడన మెటల్ సీలింగ్‌కు అంకితం చేయబడింది).

Q: GOST 12820-80 ఫ్లాంజ్‌లతో ఏ పైప్‌లైన్‌లు మరియు బోల్ట్‌లు సరిపోతాయి?

A: ఇది GOST ప్రామాణిక ఉక్కు పైపులు మరియు GOST ప్రత్యేక బోల్ట్‌లు మరియు గింజలతో సరిపోలింది. రబ్బరు పట్టీలు GOST ప్రామాణిక రబ్బరు gaskets, స్పైరల్ గాయం gaskets మరియు మెటల్ రింగ్ gaskets నుండి ఎంపిక చేస్తారు. మ్యాచింగ్ యొక్క పూర్తి సెట్ లీకేజీని నిరోధిస్తుంది.
