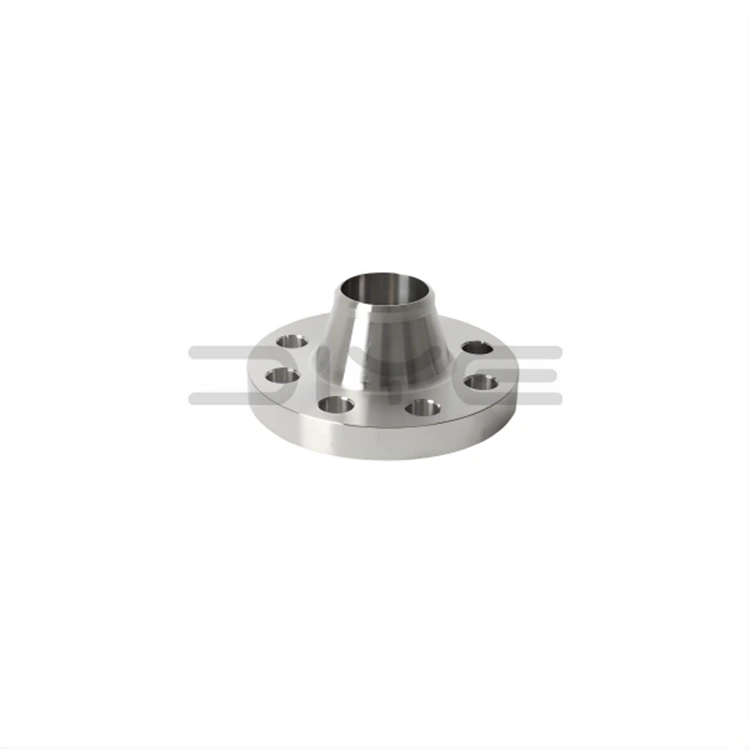

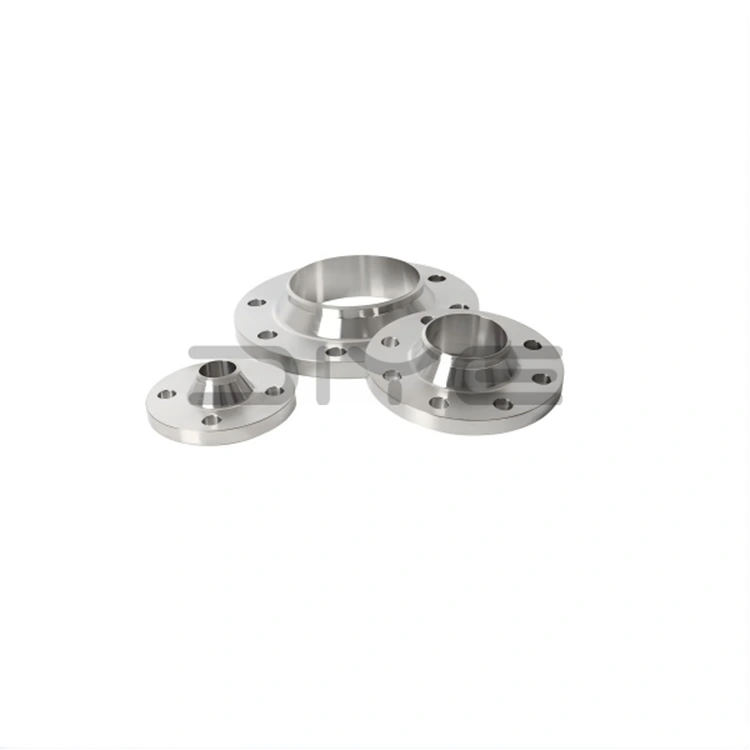

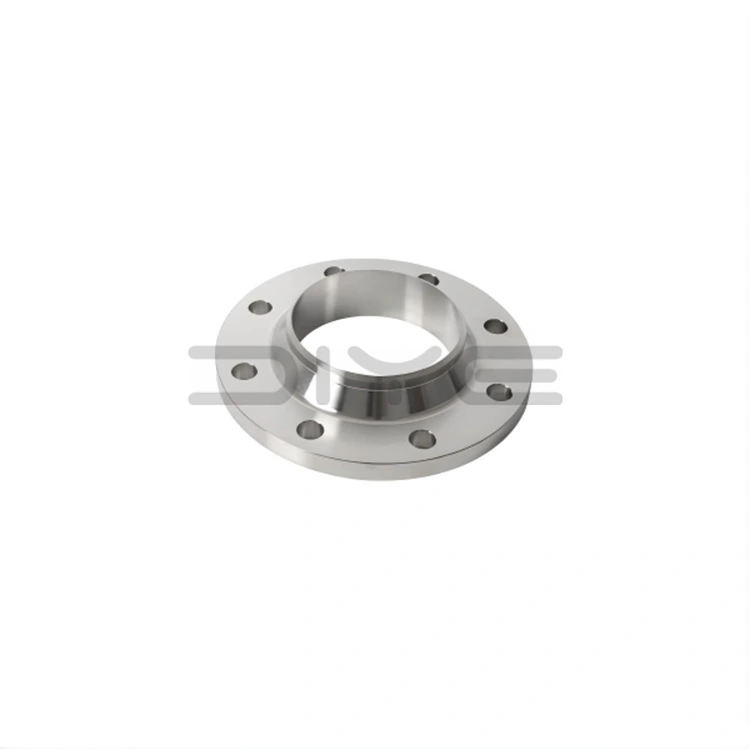

ANSI B16.5 వెల్డ్ నెక్ ఫ్లాంజ్

ప్రతి DIYE వాల్వ్ ANSI B16.5 వెల్డ్ నెక్ ఫ్లాంజ్ డైమెన్షనల్ ఇన్స్‌పెక్షన్, మెటీరియల్ వెరిఫికేషన్, అల్ట్రాసోనిక్ టెస్టింగ్ మరియు ప్రెజర్ టెస్టింగ్‌లతో సహా కఠినమైన పరీక్షలకు లోనవుతుంది, ANSI B16.5 మరియు అంతర్జాతీయ నాణ్యతా ప్రమాణాలకు పూర్తి అనుగుణంగా ఉండేలా చూస్తుంది. మా నిలువుగా సమీకృత ఉత్పత్తి ప్రక్రియ, ముడి పదార్థాల నుండి తుది ఉత్పత్తుల వరకు, స్థిరమైన ఉత్పత్తి నాణ్యత, గుర్తించదగినది మరియు వివిధ క్లిష్టమైన అనువర్తనాల్లో విశ్వసనీయ పనితీరుకు హామీ ఇస్తుంది.

డిజైన్ మరియు నిర్మాణం

1. ప్రమాణాల వర్తింపు: ANSI/ASME B16.5 ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది, 150 నుండి 2500 వరకు ఒత్తిడి రేటింగ్‌లు మరియు 1/2 అంగుళాల నుండి 24 అంగుళాల వరకు నామమాత్రపు డయామీటర్‌లు (NPS), పెద్ద-వ్యాసం కలిగిన అనుకూల డిజైన్‌లకు మద్దతు.

2. సమగ్ర నకిలీ నిర్మాణం: ANSI B16.5 వెల్డ్ నెక్ ఫ్లాంజెస్‌లో A105 కార్బన్ స్టీల్, F304/F316L స్టెయిన్‌లెస్ స్టీల్ మరియు అల్లాయ్ స్టీల్‌తో సహా అధిక-నాణ్యత అమెరికన్ స్టాండర్డ్ మెటీరియల్‌లతో రూపొందించబడిన మృదువైన ట్రాన్సిషన్ ఆర్క్‌తో పొడవైన, టేపర్డ్, హై-నెక్ డిజైన్ ఉంటుంది.

3. ప్రెసిషన్ సీలింగ్ సర్ఫేస్‌లు: స్టాండర్డ్ రైజ్డ్ ఫేస్ (RF), రింగ్ జాయింట్ ఫేస్ (RJ), మరియు ఫేస్ రఫ్ సర్ఫేస్ (MFM) గట్టి గాస్కెట్ ఫిట్ మరియు లీక్-ఫ్రీ పనితీరును నిర్ధారించడానికి CNC మ్యాచింగ్‌ని ఉపయోగించి మెషిన్ చేయబడతాయి.

4. బట్ వెల్డ్ కనెక్షన్: పైప్‌లైన్‌లకు పూర్తి-చొచ్చుకుపోయే బట్ వెల్డింగ్ కోసం రూపొందించబడింది, అతుకులు లేని ఒత్తిడి బదిలీని నిర్ధారిస్తుంది మరియు హబ్ దిగువన ఒత్తిడి ఏకాగ్రతను తొలగిస్తుంది.

కీ ప్రయోజనాలు

1. అసాధారణమైన ఉష్ణోగ్రత మరియు పీడన నిరోధం: తీవ్రమైన థర్మల్ సైక్లింగ్, అధిక పీడనం, వైబ్రేషన్ మరియు థర్మల్ క్రీప్‌లను తట్టుకునేలా ప్రత్యేకంగా రూపొందించబడింది, ఇది అత్యంత డిమాండ్ ఉన్న పని వాతావరణాలకు అనుకూలంగా ఉంటుంది.

2. శాశ్వతంగా స్థిరమైన సీలింగ్: దృఢమైన వెల్డెడ్ జాయింట్లు మరియు ఖచ్చితత్వంతో కూడిన-మెషిన్డ్ సీలింగ్ ఉపరితలాలు శాశ్వత, నిర్వహణ-రహిత సీల్‌ను అందిస్తాయి, ప్రమాదకర మరియు విషపూరిత మీడియా వాతావరణాలకు కీలకం.

3. సుపీరియర్ స్ట్రక్చరల్ రిజిడిటీ: ANSI B16.5 Weld Neck Flanges హై-నెక్ డిజైన్ అద్భుతమైన దృఢత్వం, వైకల్యానికి నిరోధకత మరియు అలసట నిరోధకతను అందిస్తుంది, ఇది చక్రీయ లోడింగ్‌లో సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తుంది.

4. ఇన్‌స్పెక్టబుల్ మరియు రిలయబుల్: ఫుల్ పెనెట్రేషన్ వెల్డ్స్ నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ (NDT) కోసం అనుమతిస్తాయి, ఉత్పత్తి నాణ్యత కఠినమైన పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉండేలా చూస్తుంది.

5. సమగ్ర స్పెసిఫికేషన్‌లు మరియు స్థిరమైన సరఫరా: అంతర్గత ఉత్పత్తి పుష్కలమైన ఇన్వెంటరీ, సకాలంలో డెలివరీ మరియు ప్రపంచ వినియోగదారులకు తక్కువ ఖర్చుతో కూడిన ఉత్పత్తులను అందించే సామర్థ్యాన్ని నిర్ధారిస్తుంది.

పారిశ్రామిక అప్లికేషన్లు

DIYE వాల్వ్ ANSI B16.5 వెల్డ్ నెక్ ఫ్లాంజ్‌లు క్రింది కీలక అప్లికేషన్ దృశ్యాలకు ప్రాధాన్య ప్రామాణిక ఉత్పత్తి:

1. చమురు మరియు గ్యాస్ పరిశ్రమ: పైప్‌లైన్‌లు, రిఫైనరీలు మరియు ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌లు.

2. రసాయన పరిశ్రమ: అధిక-ఉష్ణోగ్రత, అధిక-పీడనం మరియు తినివేయు మీడియా వ్యవస్థలు.

3. పవర్ జనరేషన్ ఇండస్ట్రీ: స్టీమ్ పైప్‌లైన్‌లు, బాయిలర్ లూప్‌లు మరియు పవర్ ప్లాంట్ సహాయక వ్యవస్థలు.

4. పీడన నాళాలు: అత్యధిక సమగ్రత అవసరమయ్యే నిల్వ ట్యాంకులు, రియాక్టర్లు మరియు ప్రక్రియ పరికరాలు.

5. హై-ఇంటిగ్రిటీ పైపింగ్: లేపే, పేలుడు మరియు అత్యంత విషపూరితమైన ద్రవాలను రవాణా చేసే వ్యవస్థలు.

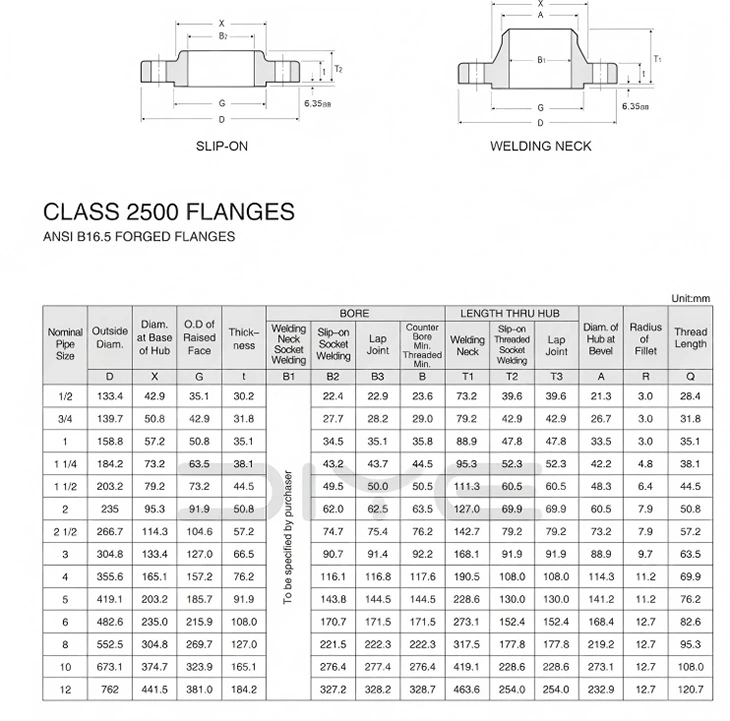

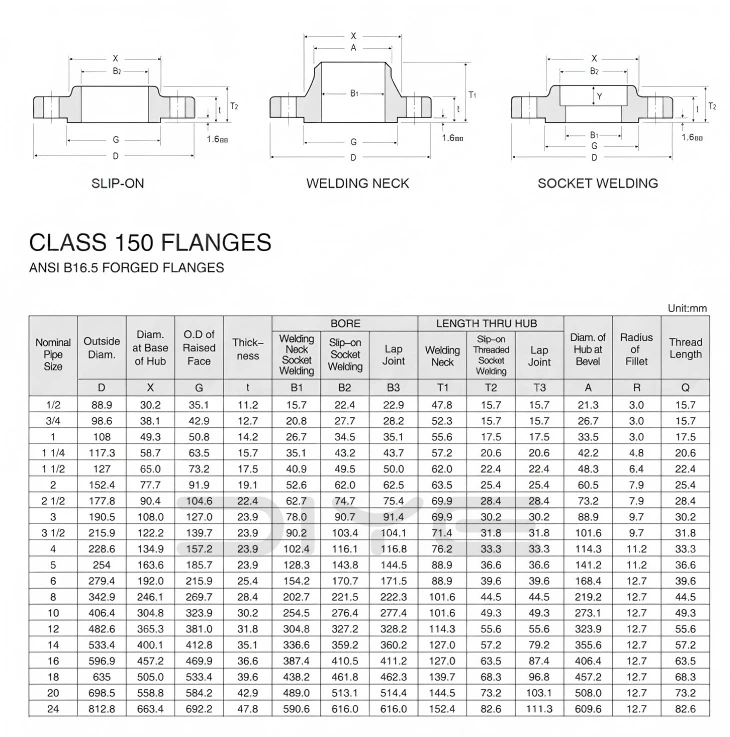

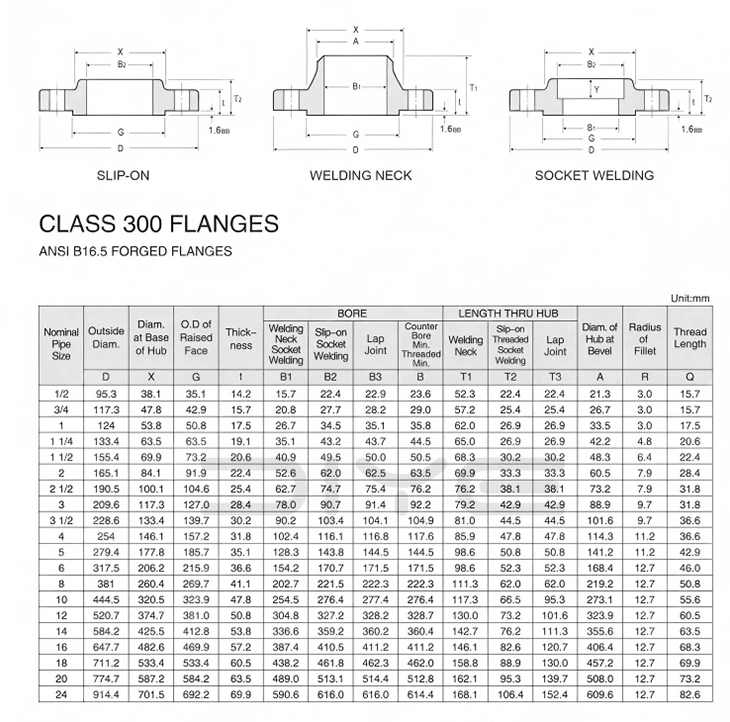

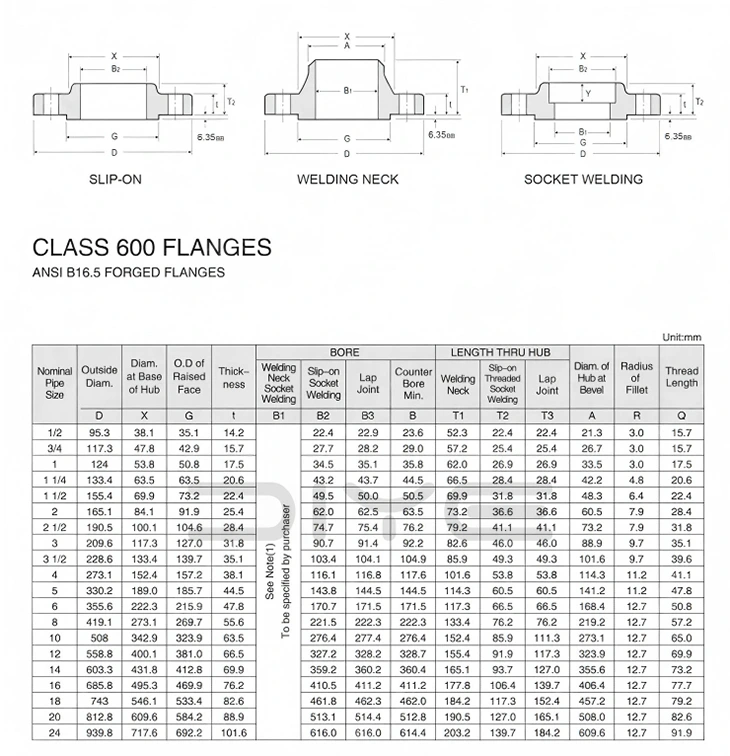

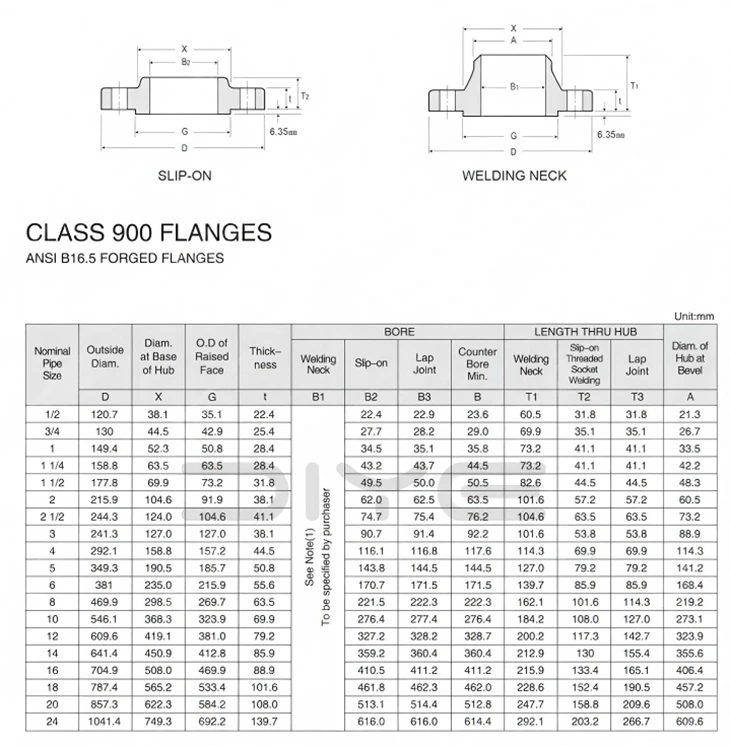

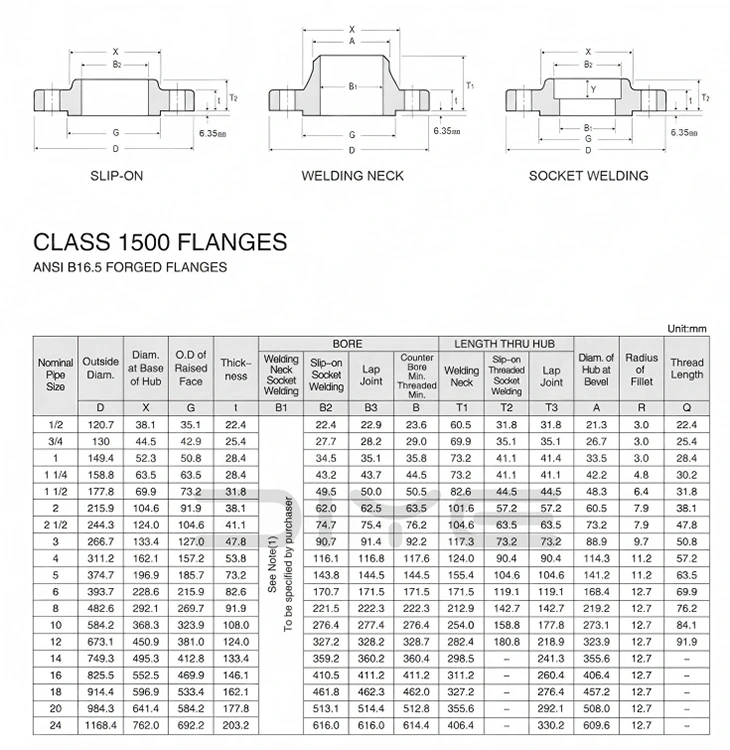

సాంకేతిక పారామితులు

తరచుగా అడిగే ప్రశ్నలు

ప్ర: అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్ క్లాస్ మరియు చైనీస్ స్టాండర్డ్ PN పరస్పరం మార్చుకోవచ్చా?

జ: వాటిని నేరుగా పరస్పరం మార్చుకోలేరు. క్లాస్ అనేది అమెరికన్ స్టాండర్డ్ ప్రెజర్ రేటింగ్‌ను సూచిస్తుంది, ఇది PN నామమాత్రపు పీడన వ్యవస్థకు భిన్నంగా ఉంటుంది. బయటి వ్యాసం, బోల్ట్ రంధ్రాలు మరియు సీలింగ్ ఉపరితల కొలతలు సరిపోలడం లేదు మరియు వాటిని కలపడం మరియు కనెక్ట్ చేయడం ఖచ్చితంగా నిషేధించబడింది.

ప్ర: అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్‌లలో NPS అంటే ఏమిటి? ఇది DNకి ఎలా అనుగుణంగా ఉంటుంది?

A: NPS అనేది అమెరికన్ ప్రామాణిక నామమాత్రపు వ్యాసం (అంగుళాలు)ను సూచిస్తుంది. ఉదాహరణకు, NPS2 = DN50. ఇది సూచన కోసం మాత్రమే. ఇన్‌స్టాలేషన్ మరియు ఆర్డరింగ్ సమయంలో, NPS + క్లాస్‌ని ఖచ్చితంగా అనుసరించాలి మరియు DN మాత్రమే ఆధారపడకూడదు.

ప్ర: WN మరియు SO అంచుల మధ్య తేడాలు ఏమిటి?

A: WN నెక్-వెల్డ్ ఫ్లాంజ్: లాంగ్ నెక్ ఫోర్జింగ్, ఫుల్ పెనెట్రేషన్ వెల్డింగ్, అధిక ఉష్ణోగ్రత మరియు అధిక పీడనానికి నిరోధకత, కంపనానికి నిరోధకత, ప్రధాన పైప్‌లైన్‌లు, పీడన నాళాలు, లేపే మరియు పేలుడు మీడియా కోసం ఉపయోగిస్తారు;

SO నెక్‌లెస్ బట్-వెల్డ్ ఫ్లాంజ్: షార్ట్ నెక్ ప్లగ్ వెల్డింగ్, సింపుల్ ఇన్‌స్టాలేషన్, తక్కువ ధర, మీడియం మరియు అల్ప పీడనం, సాధారణ ఉష్ణోగ్రత, సాధారణ ప్రక్రియ పైప్‌లైన్‌లకు మాత్రమే సరిపోతుంది.

ప్ర: అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్‌లతో ఎలాంటి ఉక్కు పైపును ఉపయోగించాలి?

A: కార్బన్ స్టీల్ ASTM A106/A53 అమెరికన్ స్టాండర్డ్ సీమ్‌లెస్ పైపును ఉపయోగిస్తుంది; స్టెయిన్‌లెస్ స్టీల్ ASTM A312 సిరీస్ పైపులను ఉపయోగిస్తుంది.
